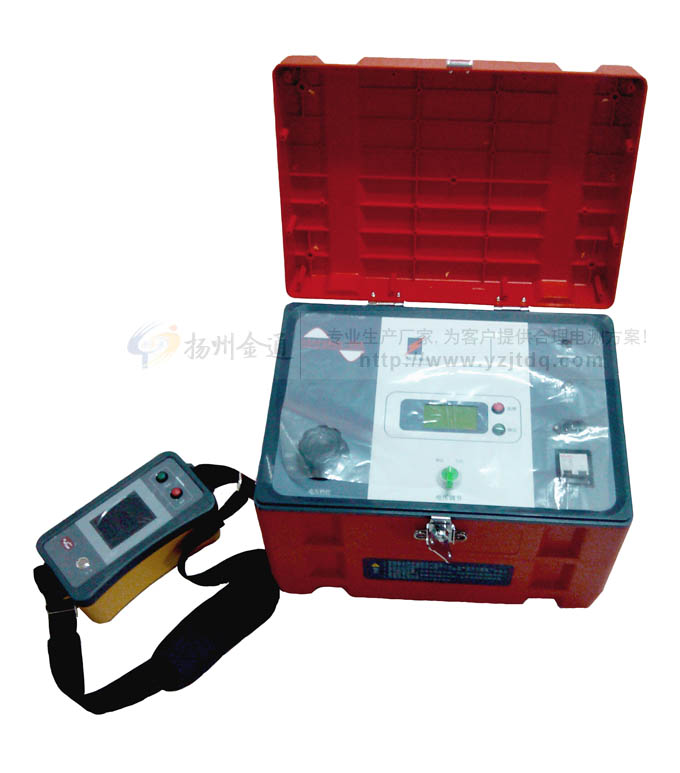

JT9021电缆外护套故障测试仪 JT9021电缆外护套故障测试仪

产品详情:


产品简介:

地埋电缆外护套故障的测寻,同电力电缆故障探测一样,一般要经过初测定点二个步骤。外护套接地故障的初测(测距)一般采用压降法和电桥法测试。由于电桥法测试有局限性,不能测试多点接地故障,也不能测试三相电缆链式接地连线的故障。



JT9021电缆外护套故障测试仪是针对外护套故障的特点,采用压降法初测电缆外护套的接地故障,再用跨步电压法精确查找故障点。仪器用于交联电缆的外护套故障探测;也可用于地埋线和全塑线(无金属护层电缆)故障的探测;还可用作电缆或其它电器的10KV直流耐压试验。



功能特点:

★ 全自动人性化设计,操作简单、方便。

★ 多重机械、电子保护,安全可靠。

★ 采用LCD液晶显示器,观察方便,显示直观,准确无误。

★ 具有连续输出、脉动输出、耐压试验三种工作方式,功能齐全。

★ 接收机采用超清彩色液晶显示,独特的双色显示,直接指示故障方向。

★ 采用数字滤波处理,有效的解决了模拟表头两边摆得困扰。

★ 真正实现了无需调零,操作方便快捷。



技术指标:

1、发射机

★ 工作模式:连续输出、脉冲输出、耐压试验

★ 显示方式:液晶显示器

★ 输出电压:0∽15KV负极性;

★ 输出电流:连续方式0-100mA   脉动方式200mA-1A

★     源:AC220V±10%    5A

★     积:350×320×370

★     量:18Kg



2、接收机

★ 显示方式:彩色液晶显示器

★ 显示范围:波形显示(显示范围更宽,分辨率更高)

★   度:0.30mV

★     源:6×1.5V

★     积:120×120×230

★     量:1Kg
