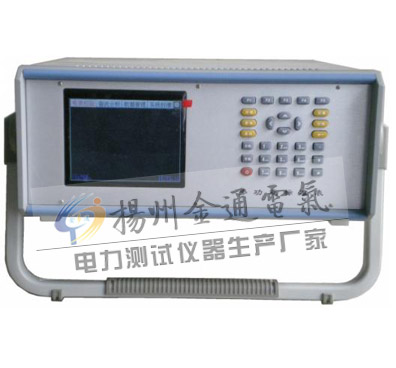

多功能标准功率电能表 多功能标准功率电能表

产品详情:


 产品简介:

  多功能标准功率电能表是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高。

  JT1210多功能标准功率电能表采用大屏幕彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将校验数据保存下来,最多可存储10000组现场校验结果,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。仪器采用高档进口铝合金型材外壳,仪表外形美观、实用。是一款理想的电参量标准设备。



产品特性:

  1JT1210多功能标准功率电能表是集电能表校验、电参量测试和电压、电流谐波含量检测、三相波形失真度等电能质量问题为一体的高精度测试仪器。
  2、精确测量电压,电流,有功功率,无功功率,相角,功率因数,频率等多种电参量,从而计算出测试设备的测量误差。
  3JT1210多功能标准功率电能表可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。同时,在三相三线接线方式时,可自动判断48种接线方式。
  4、可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A5A的各种有功和无功电能表。
  5、测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。
  6、可显示单相电压、电流波形并可同时显示三相电压、电流波形。
  7、具备万年历、时钟功能,实时显示日期及时间。可在现场校验的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理。
  8JT1210多功能标准功率电能表采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。
  9、仪器内置大容量锂离子电池,在无外接交流电源的情况下也可正常使用。
  10、体积小、重量轻,既可用于现场测量使用,也可用做实验室的标准计量设备。





产品参数:

  1、输入特性

    电压测量范围:0~400V50V100V200V400V四档自动切换量程。
    电流测量范围: 0~100A,内置互感器分为1A(CT)5A(CT)25A(CT)100A(CT)四档。
    相角测量范围:0~359.99°
    频率测量范围:45~55Hz

  2、准确度

    计量校验部分: 电压:±0.05%
            电流:±0.05%
            有功功率:±0.05%
            无功功率:±0.2%
            电能:±0.05%
            频率:±0.05%
            相位:±0.1°

  3、电能质量

    基波电压和电流幅值:基波电压允许误差≤0.5F.S.;基波电流允许误差≤1F.S.
    基波电压和电流之间相位差的测量误差:≤0.5°
    谐波电压含有率测量误差:≤0.1
    谐波电流含有率测量误差:≤0.2
    三相电压不平衡度误差:≤0.2
    电压偏差误差:≤0.2
    电压变动误差:≤0.2
    闪变误差:≤5

  4、工作温度:20℃±3℃

  5、绝缘 、电压、电流输入端对机壳的绝缘电阻≥100MΩ
       ⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

  6、标准电能脉冲常数

         1A           5A         25A         100A
    50000 r/WK•h  10000 r/WK•h   2000 r/WK•h   500 r/WK•h

  7、重量:6Kg

  8、体积:36cm×41cm×15cm
