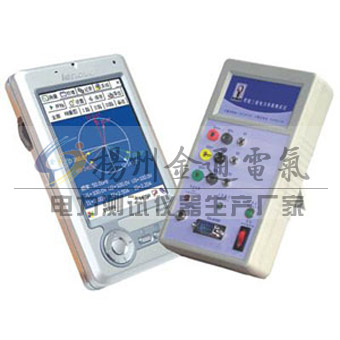

产品简介: JT1203型智能三相电力参数测试仪采用高精度ADC及DSP技术进行测量,利用新掌上电脑进行操作和数据处理,将虚拟仪器技术和掌上电脑的强大功能结合在一起,实现数据显示、处理。完全图形化界面,操作灵活方便,体积小、重量轻、功能强大。是划时代的现场测量仪器,具有其他基于单片机的仪器无法比拟的优点。 JT1203智能三相电力参数测试仪是电力系统电能计量和继电保护专业,进行二次回路现场检测的新一代仪表。也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。
产品功能: 三路电压输入通道相互绝缘隔离,三路电流采用钳形电流互感器输入,安全可靠。可在不断开被测电路的情况下同时测量1-3路交流电压、1-3路交流电流的幅值及其各量间的相位,测量单/三相功率和功率因数,测量频率,并同屏以向量图或表格显示。 产品用途: 1.检测继电保护各组CT之间相位关系; 2.检查有功电度表接线正确与否; 3.判断电度表运行快慢,合理收缴电费; 4. 感性和容性电路的判别; 5.检查变压器接线组别; 6.电气设备生产中对电流电压相位的测量; 7.作为漏电流表使用等。 产品特点: ◆集三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表七大功能于一身。 ◆您有了JT1203,您就同时拥有了最新型的掌上电脑,您的现场工作会得心应手,尽享现代科技的无穷魅力。 ◆高亮度真彩精显TFT屏幕,自动背光调节; ◆触摸屏操作,汉字手写输入; ◆能测量三相电压、电流、相位、功率因数、功率、频率等电参数; ◆测量结果以多种方式显示,实时显示向量图,判别接线错误; ◆输入全部隔离,支持各种接线方式,能测量任意两路输入之间相位; ◆电压、电流真有效值原理测量,自动量程; ◆支持用户软件校准; ◆对测量结果可以加入备注,可以记录测量时间、操作人员等信息,测量数据存储无限制; ◆超低功耗,2节AAA 5号电池可以连续工作36小时以上,待机时间更长,支持外接电源及充电; ◆新型小型高精度电流钳; ◆支持数据上传计算机,数据可以导出并可编辑生成实验报告; ◆软件支持微软最新移动操作系统PocketPC2003及WindowsCE.Net 4.2,系统功能可随软件升级扩展; 所选用掌上电脑具有超强配置,持久电力,金属外壳,外观时尚,并具有如下功能: 1. 随身Office 含Pocket Word/ Excel,便笺、联系人、任务、日程表、数码录音等功能: 2. 多种方式互联互通 支持红外与PC、笔记本/Palm连接,传输文件,进行数据交换; 支持红外与手机互联,发送短信/编制铃声/同步联系人等; 通过USB与PC、笔记本连接,可高速进行文件传输以及同步; 传统串行接口应用更加广泛。 3. 各种CF扩展设备,扩展应用无极限 CF扩展接口可外接Modem、摄像头、CF VGA投影卡、GPS全球定位系统、蓝牙卡、802.11无线局域网卡、CF Barcode 条码扫描卡、CF 指纹识别卡等 4.工作之余看电影、听音乐、玩游戏,快乐点滴皆在掌上。 产品参数: 1. 基本误差 在表 1 规定的参比工作条件下,各测量参数基本误差极限见表2 。 2. 工作误差 在表 3 规定的额定工作条件下,各测量参数的工作误差不超过基本误差的二倍。
表1 参比工作条件 影响量 | 参比值或范围 | 允许偏差 | 环境温度 | 23℃ | ±5℃ | 环境湿度 | (45~75)%RH | — | 工作电源 | 内置电池供电/或外接交流供电 | — | 外部电磁场干扰 | 应避免 | — | 工作位置 | 被测载流导线在钳口中心位置 | — | 被测信号波形 | 正弦波(失真因子β),见注1 | β=0.01 | 被测信号频率 | 50HZ | 1% | 相位频率测量时 被测信号幅值范围 | 电压:50V~400V 电流:0.5A~5A | — |
表2 基本误差极限 参数 | 量程 | 分辨率 | 误差极限(1Year) | 电压 | 500.0V | 0.1V | ±(0.2%读数+0.1%量程) | 电流 | 200mA | 0.1mA | ±(0.3%读数+0.2%量程) | 2A | 1mA | 10A | 10mA | 相位 | 360.0° | 0.1° | ±1.0° | 频率 | 10.00Hz~80.00Hz | 0.01Hz | ±0.02Hz |
表3 额定工作条件 影响量 | 参比值或范围 | 允许误差 | 环境温度 | 0~40℃ | — | 环境温度 | (20~85)%RH | — | 工作电源 | 内置电池供电/或外接交流供电 | — | 外部磁场干扰 | 应避免 | — | 工作位置 | 被测载流导线可在钳口内任意位置 | — | 被测信号波形 | 正弦波(失真因子β)见注1 | β=0.05 | 被测信号频率 | 50Hz | 2% | 相位频率测量时 被测信号幅值范围 | 电压:3V~500V、 电流:10 mA~10A 10~20 mA见注2 | — |
注1:电压和电流为真有效值原理测量,对波形无要求, 相位测量时, 对波形失真有要求; 注2:10~20 mA电流范围时,测相误差极限:±3.0°;
|
