电力测试设备直高发的正确使用方法

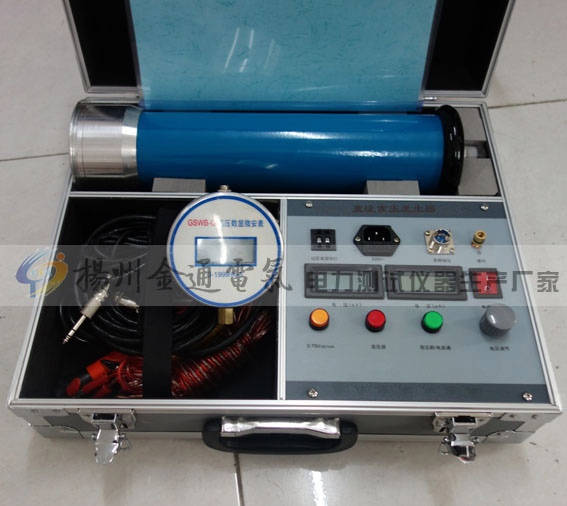

  扬州金通电气生产的ZGF-200KV/5mA双节直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，重新设计制造的新一 代便携式直流高压发生器。

  ZGF-200KV/5mA双节直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设 备进行直流高压试验和泄漏电流试验。

产品别称：

  直高发、高压发生器、中频直流高压发生器 、高频直流高压发生器 、 电缆直流耐压仪

扬州金通电气生产的电力测试设备直高发的正确使用方法

1、设备连线：

当直流高压发电机断开电源时，控制箱用所提供的电缆连接到双压缸上，然后接地线，然后连接电源线。

注：控制箱、电压倍增器、放电棒等所有地线必须在被试地线上的一点接地，不得串联。

2、空载试验检查设备完好性：

  在启动试验前，直流高压发生器进行空载试验，以检查设备的完整性。

  检查连接后，检查电源插座，将粗微调旋钮向左旋转(装置具有零保护功能，升压必须从零开始，否则不能升压)，按下电源开关，电源指示灯绿灯，等待几秒钟，然后按下s系统稳定后按启动键，高压指示灯红灯亮。这意味着压力可以增加。再等几秒钟后，慢慢地顺时针转动粗糙的旋钮，然后你可以看到电压表的头读数上升，当电压上升到电压时，放手，如果电压值稍有偏移，就可以转动旋钮进行调整。

  注：如果直流高压发生器的电压表读数没有变化，应立即检查连接是否正确。如果设备出现故障，请与本公司联系，不要擅自拆卸机器。关机后，出于安全考虑，必须用放电杆将双压力管的高压端放电，然后才能拆线。

  3、正常情况下，试验结束后，应先将电压设为零，再关机，然后按下停止按钮，关闭红灯，打开绿灯，关闭电源开关，拔下电源插座，用放电棒放电。

 上述步骤是正常的，表明设备状况良好，可在试验中安装。

  注意：重新启动至少间隔一分钟。

4、对试品进行耐压或泄露试验：

  检测设备处于良好状态后，将水电阻、微安培计和被测产品连接在双压缸的高压端，并对地线进行检查后，按上述步骤进行试验。如果试验过程中高压指示灯突然熄灭，高压指示灯消失，则为保护电路动作。机器停机时检查保护原因。排除后，可以再次进行增压测试。电压上升速度不宜过快，以3≤/s的测试电压值为测试电压，大电容测试产品的电流不应超过80%的额定值。
